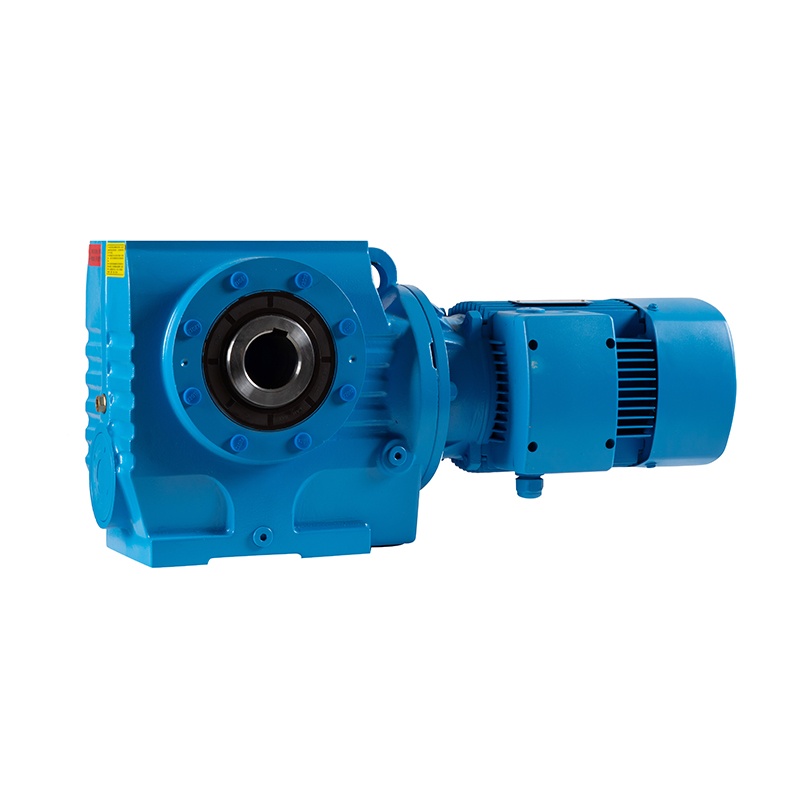

S系列斜齒蝸輪蝸桿減速機

廣泛用于食品，制藥，化工，鋼鐵，冶金，紡織，塑料，造紙等機械設備，流水線等行業。

技術特點：

1.高度模塊化設計：機以方便地配用各種型式的電動機或采用其它動力輸入.

2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3.安裝形式：安裝位置不受限制。

4.強度高、體積小：箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

5.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試因而減速機噪聲較低。

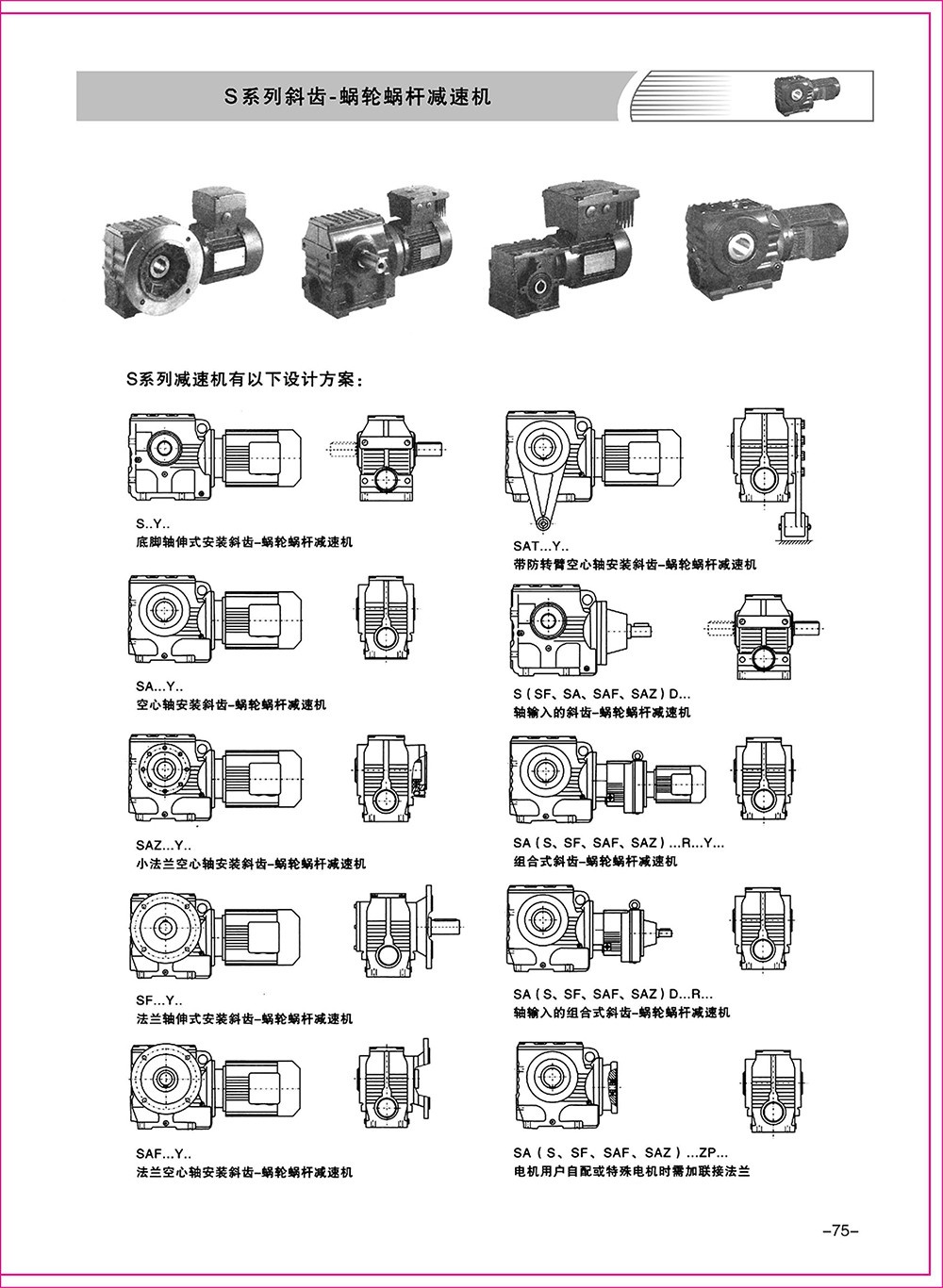

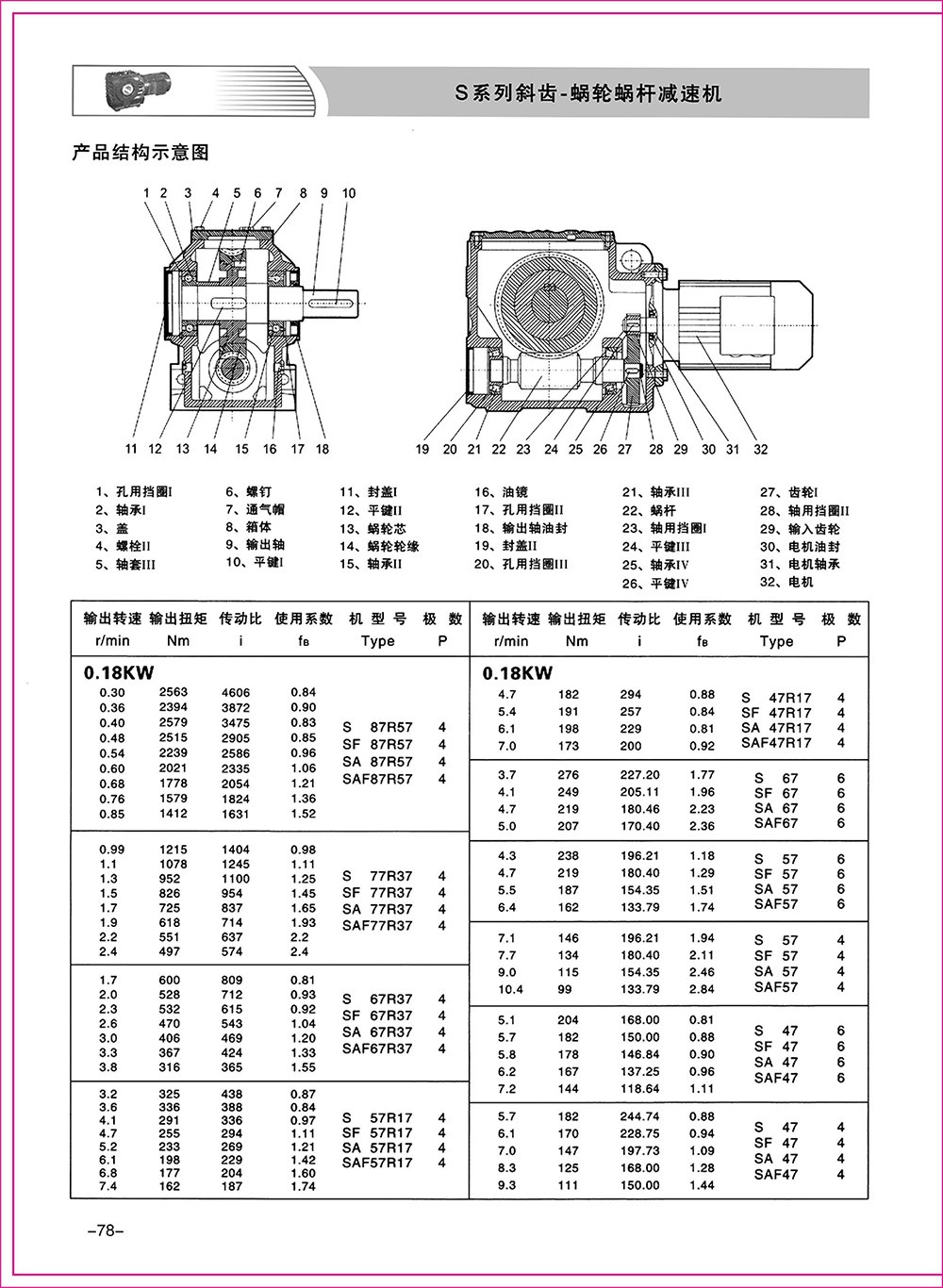

結構形式：

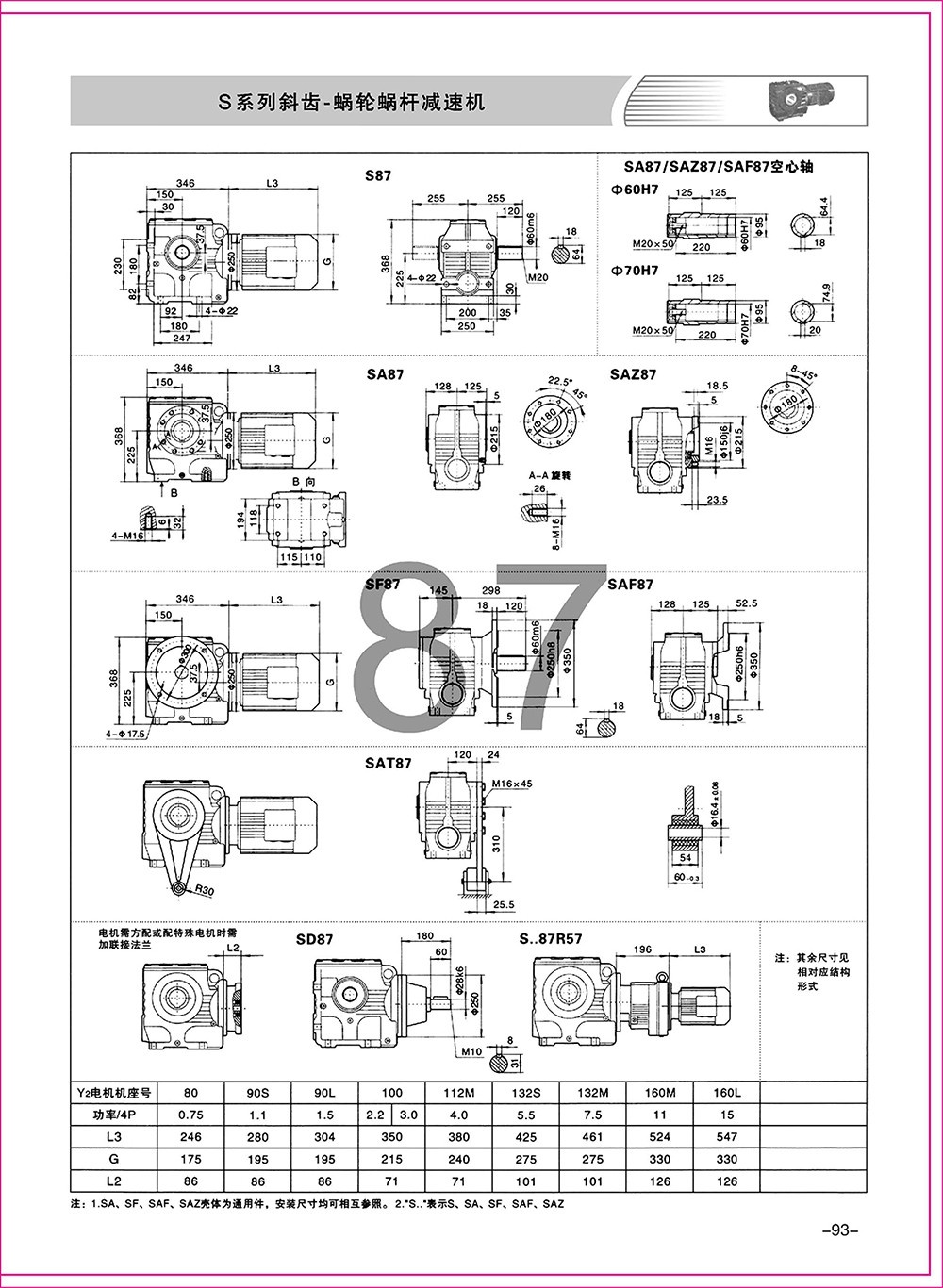

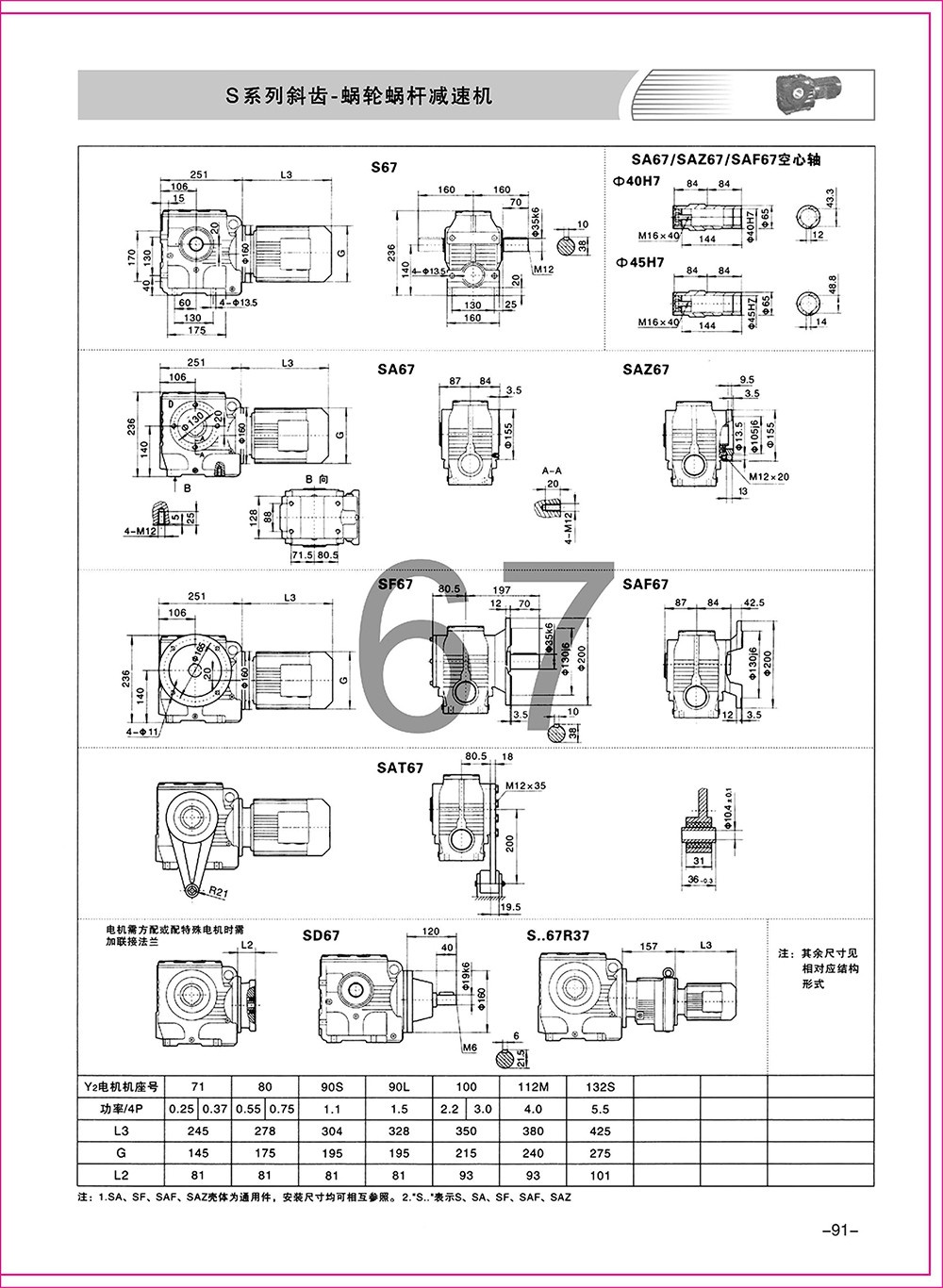

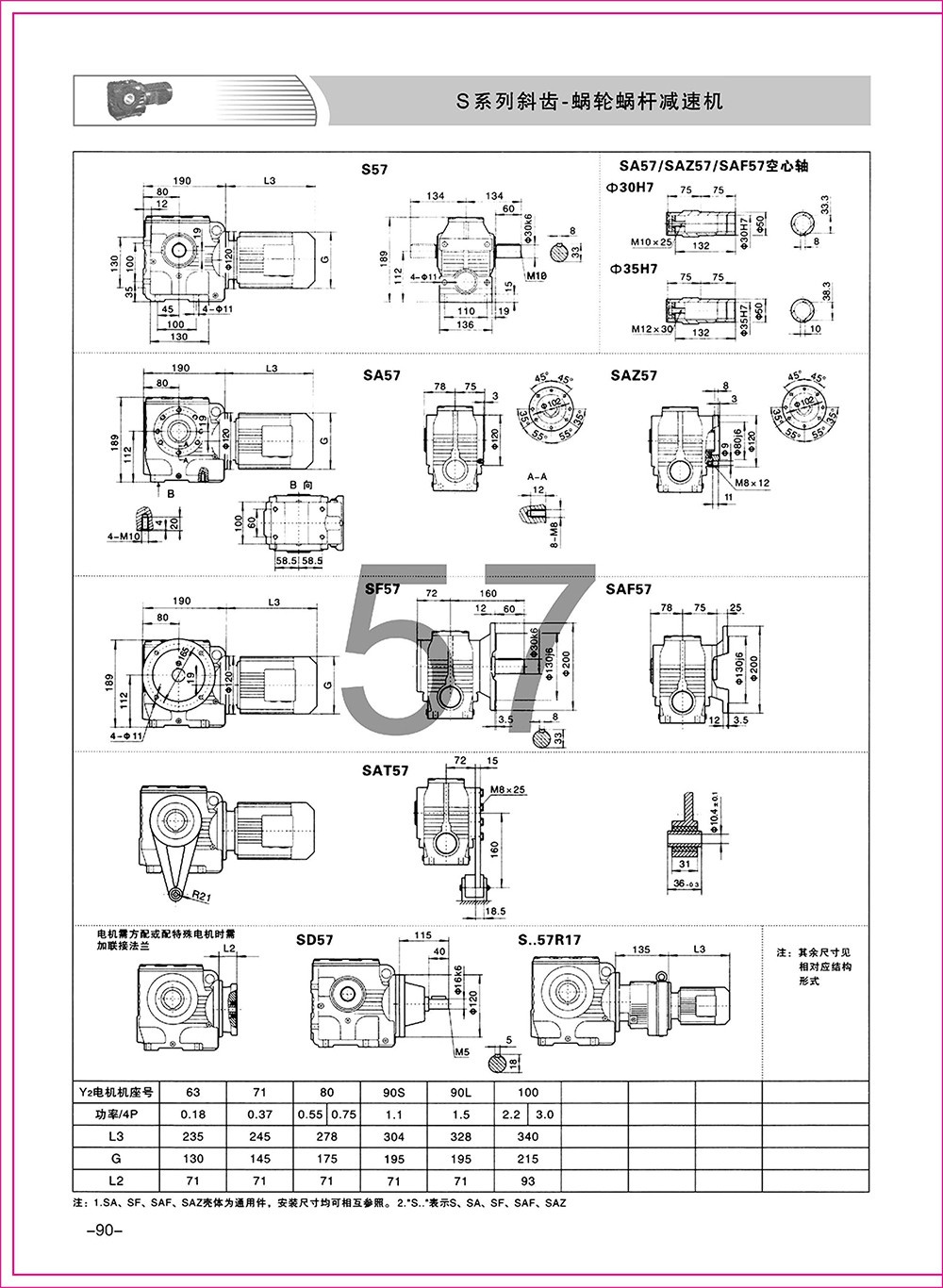

S軸伸式底腳安裝；SF：法蘭安裝；

S…F：底腳法蘭安裝；SAZ:小法蘭安裝

底座式安裝，法蘭有大小法蘭易于選擇。實心軸輸出，平均效率是二級96%、三級94%、CR/CR平均效率85%。減速比：基本型二級5~24.8、三級27.2~192、組合可達23401。

基本型二級輸入輸出旋轉方向相同，三級相反，組合時另行咨詢。專為攪拌設計的CRM系列能承載較大的軸向力、徑向力。

性能特點：	◆ 斜齒輪和蝸輪組合，結構緊湊，減速比大。 ◆ 安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。 ◆ 輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。 ◆ 平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。 ◆ 和R系列組合能得到更大的速比。

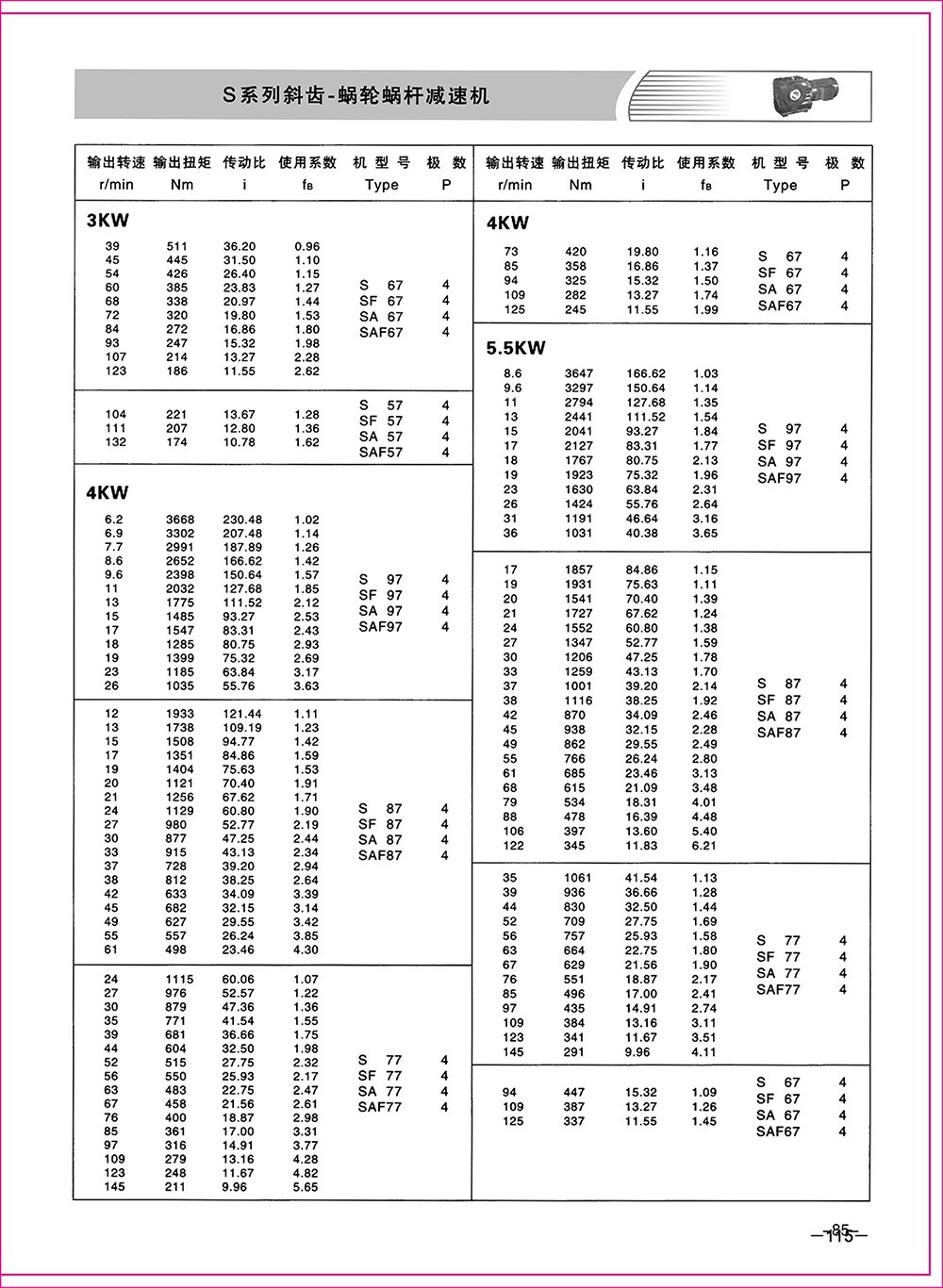

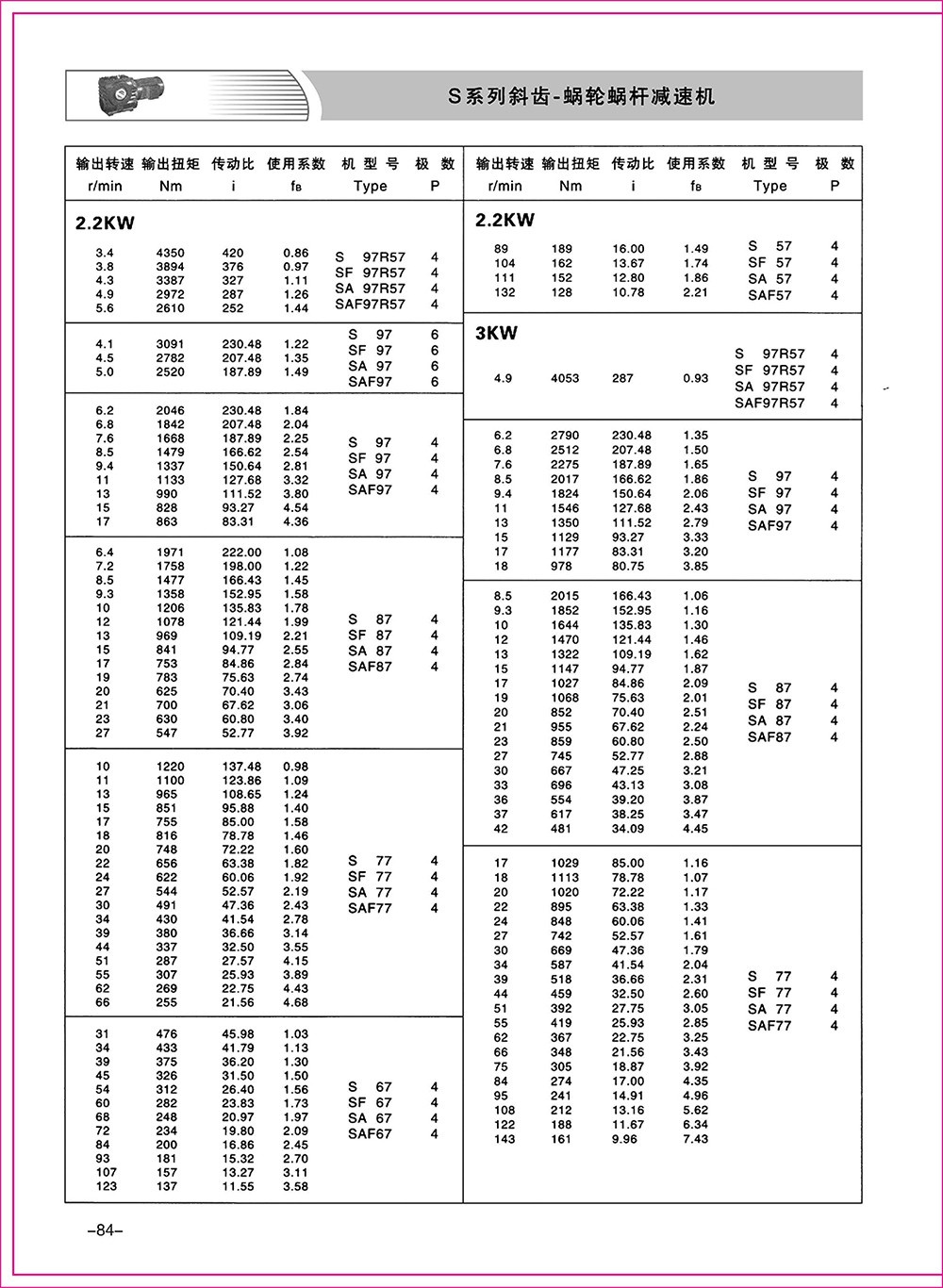

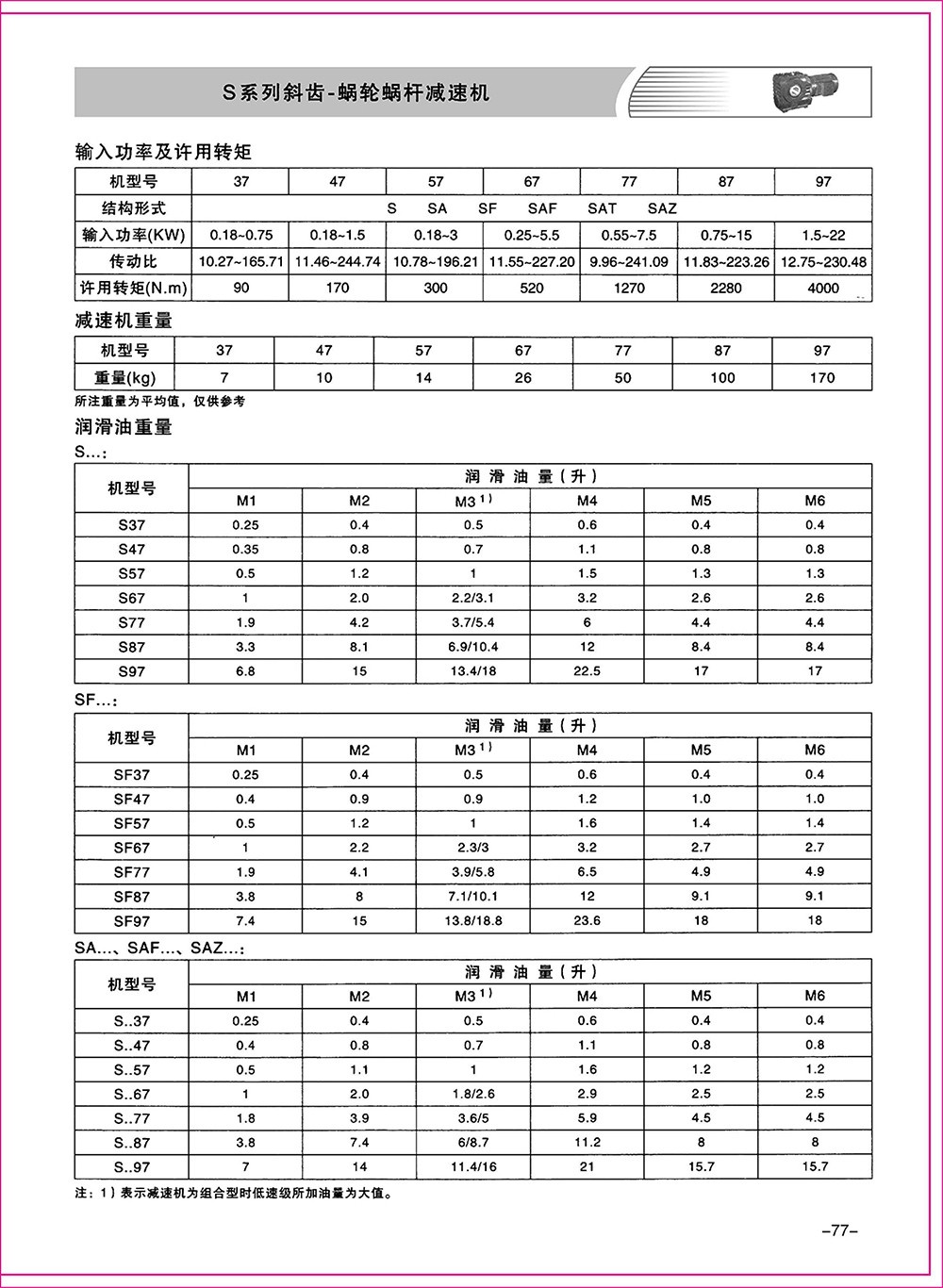

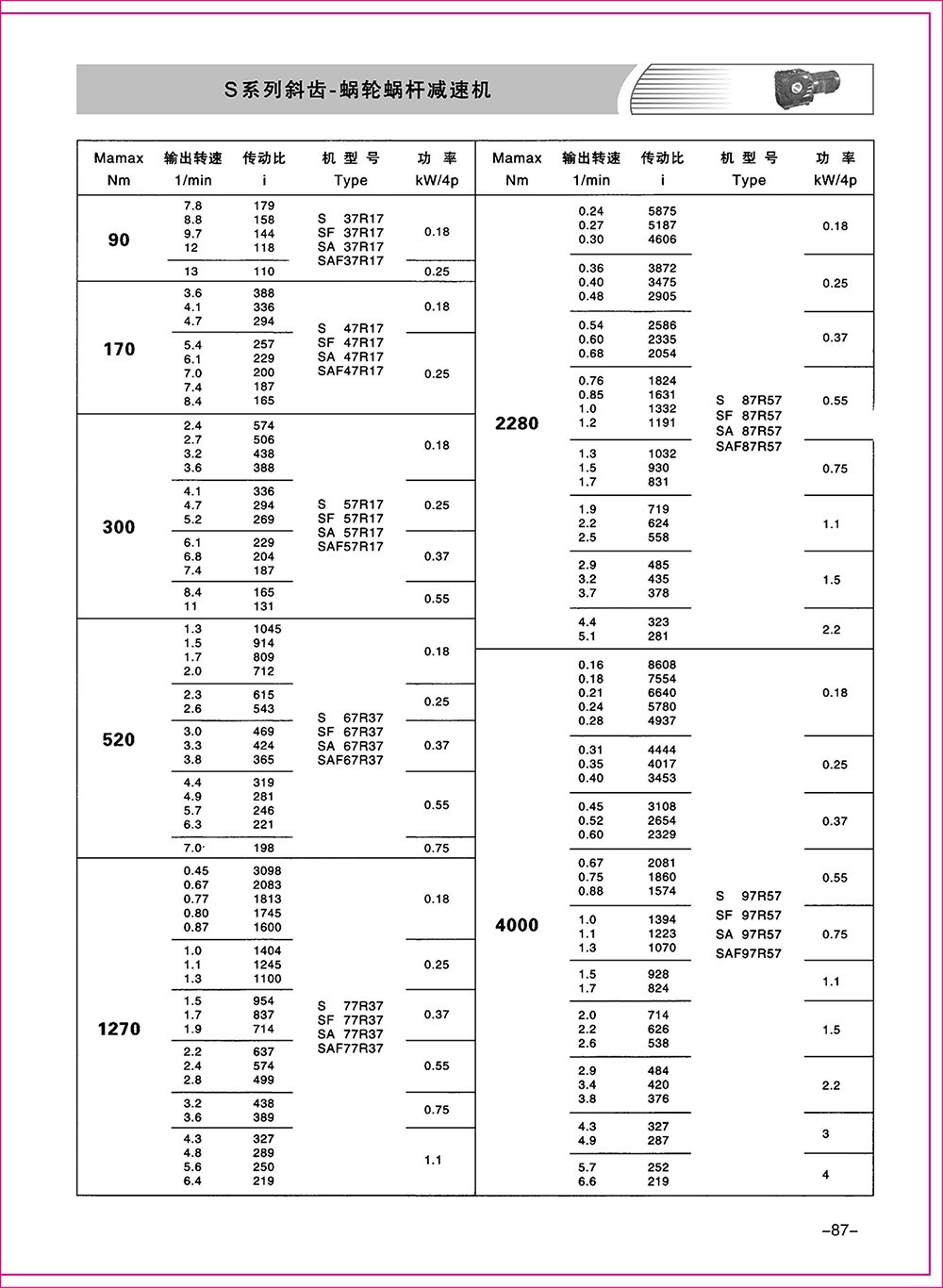

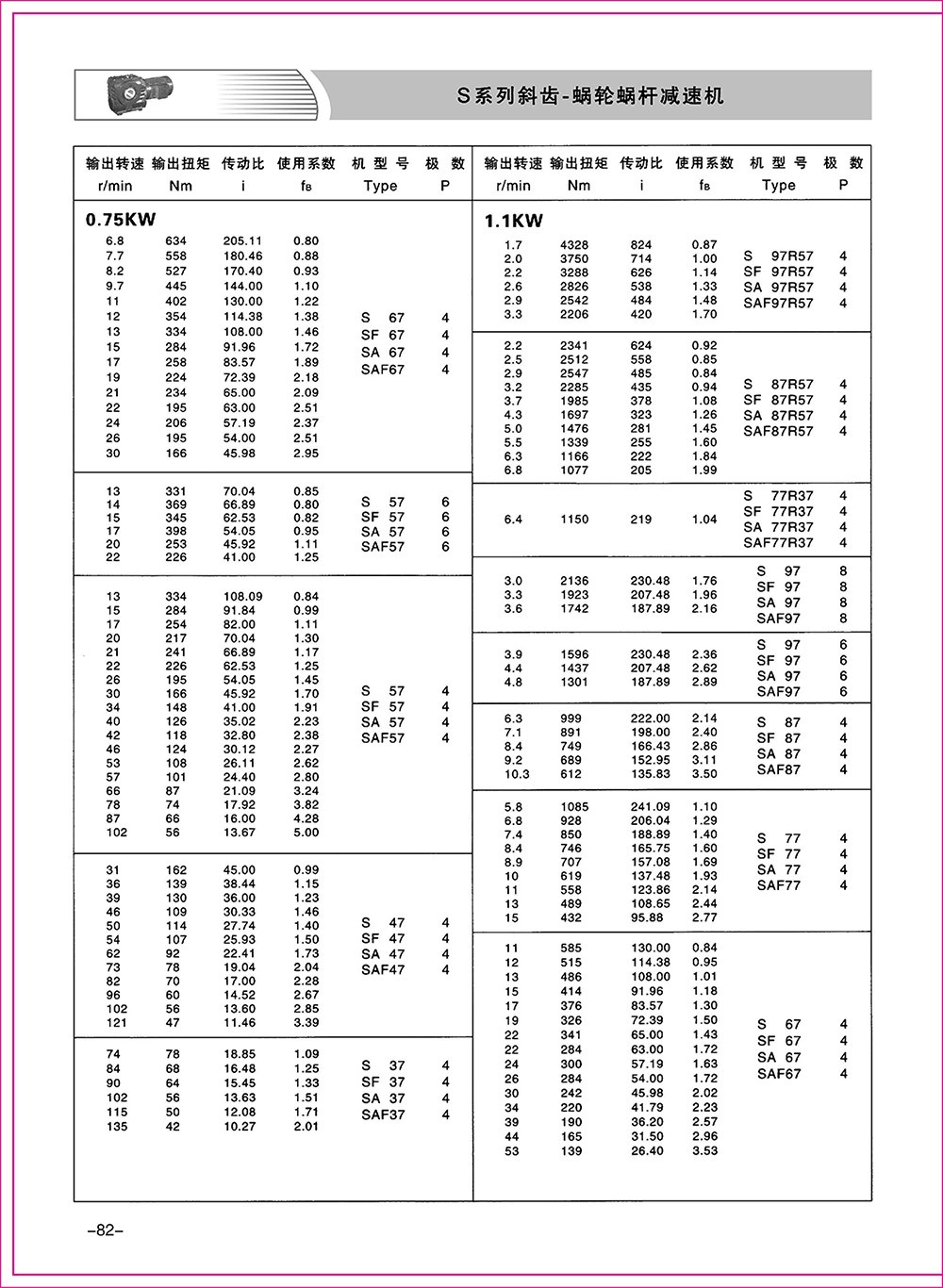

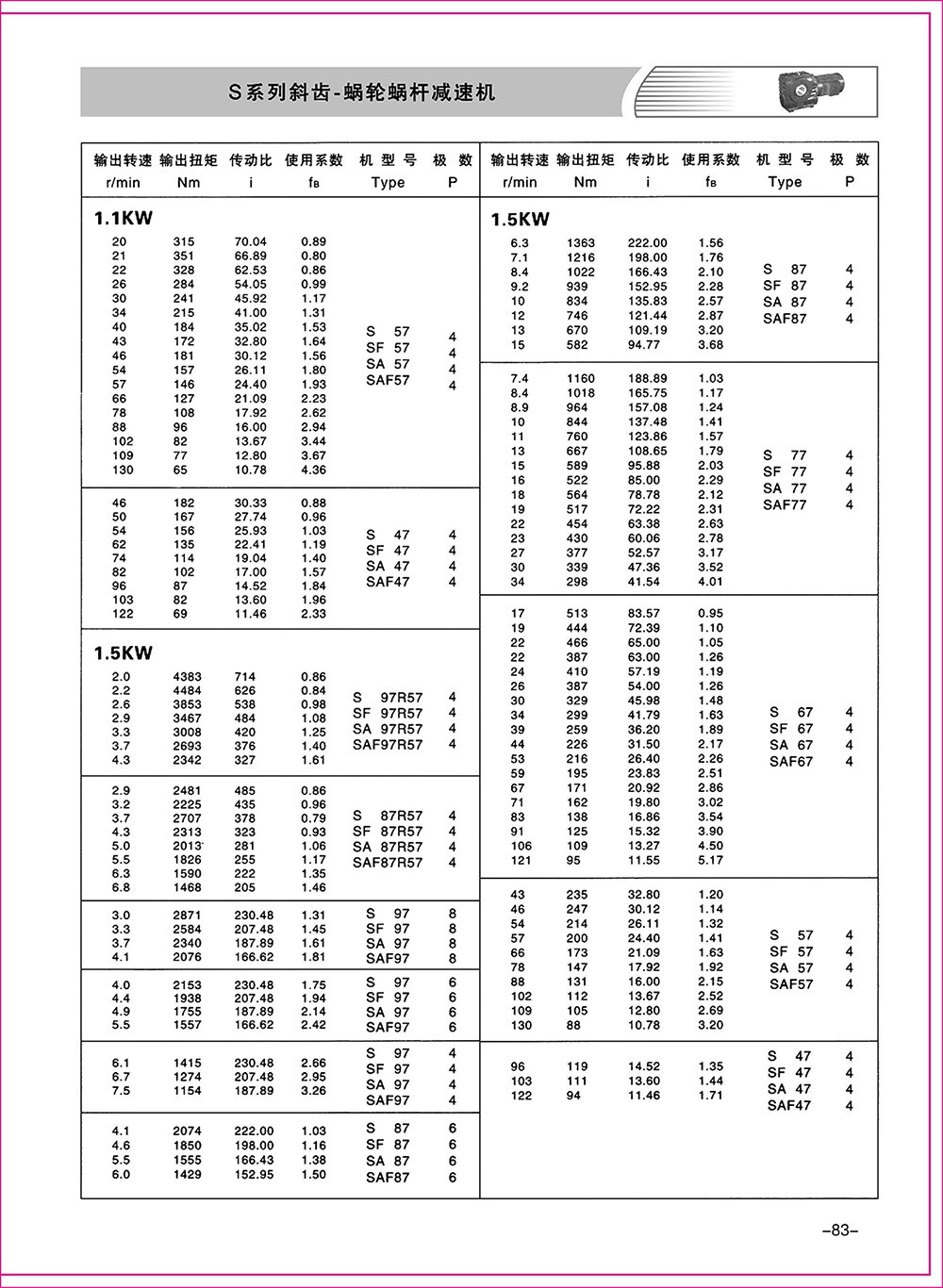

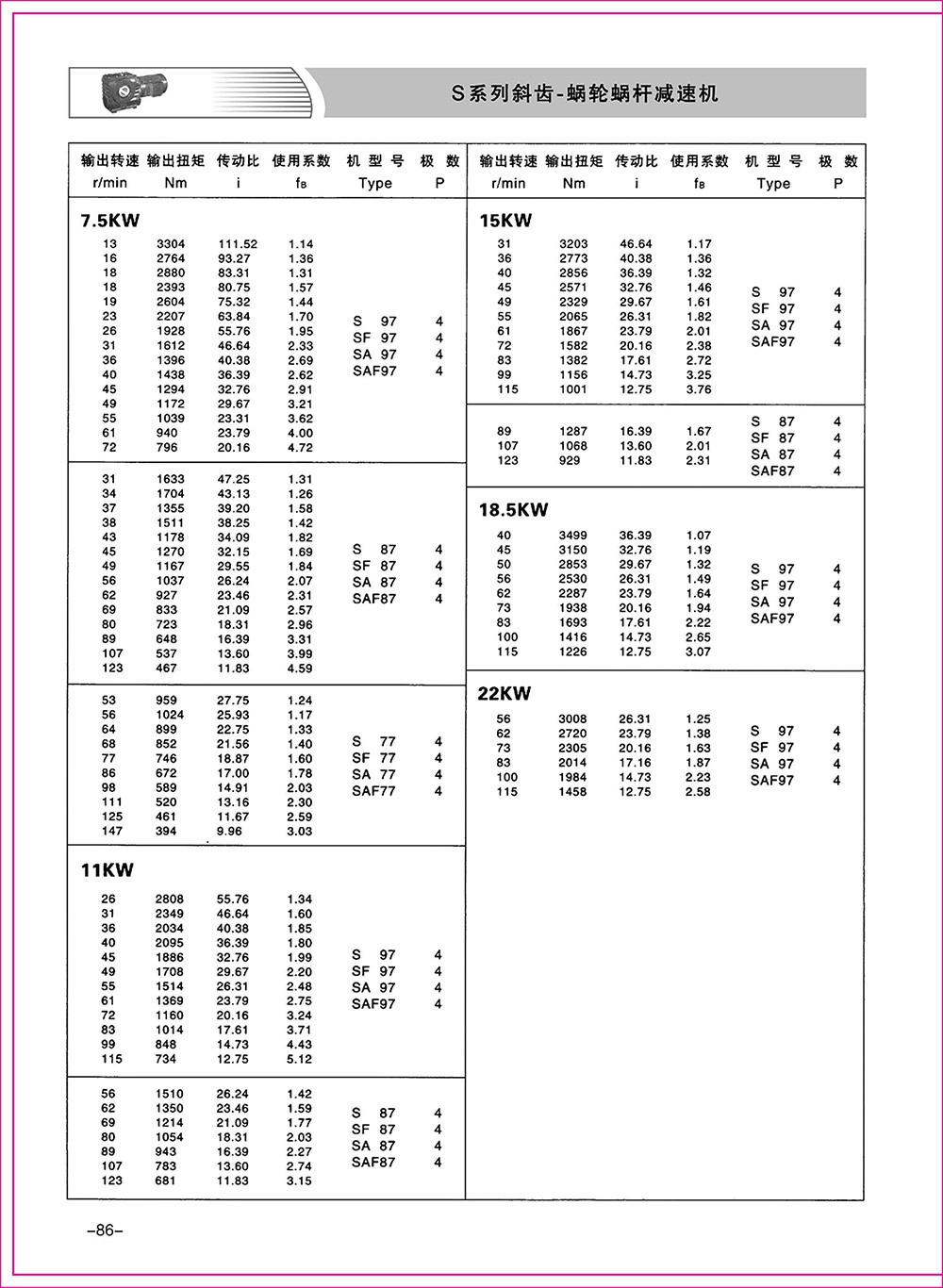

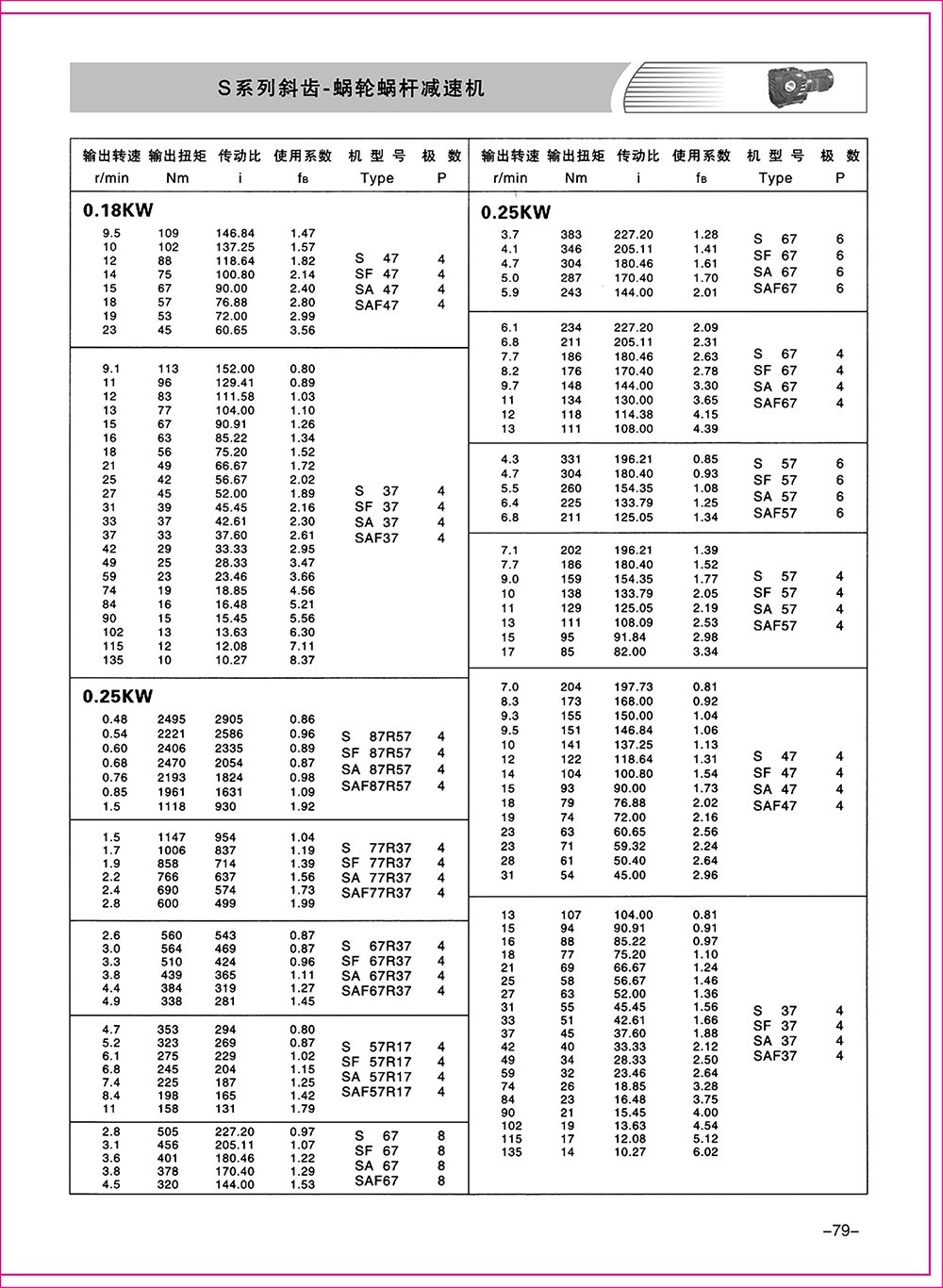

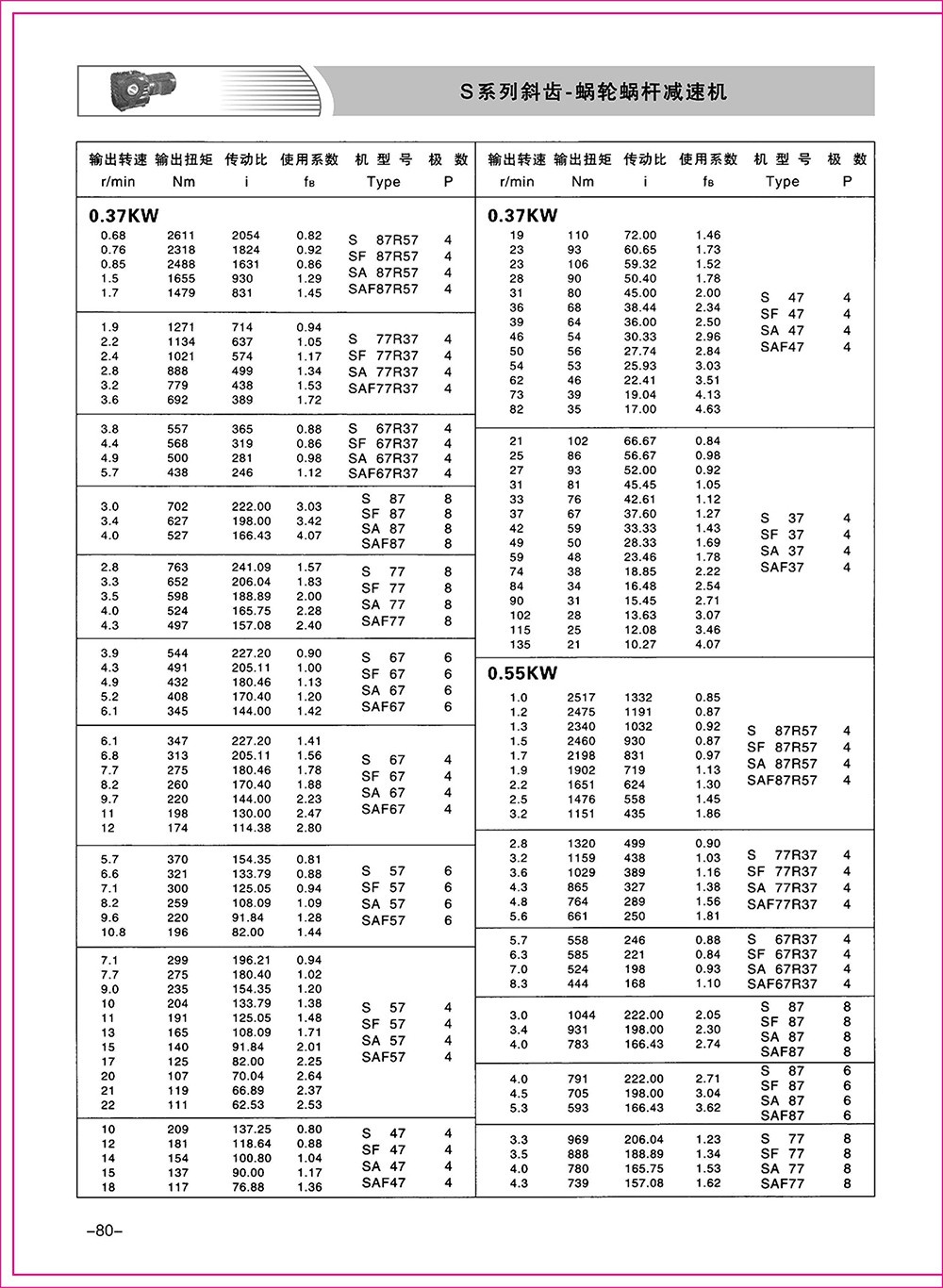

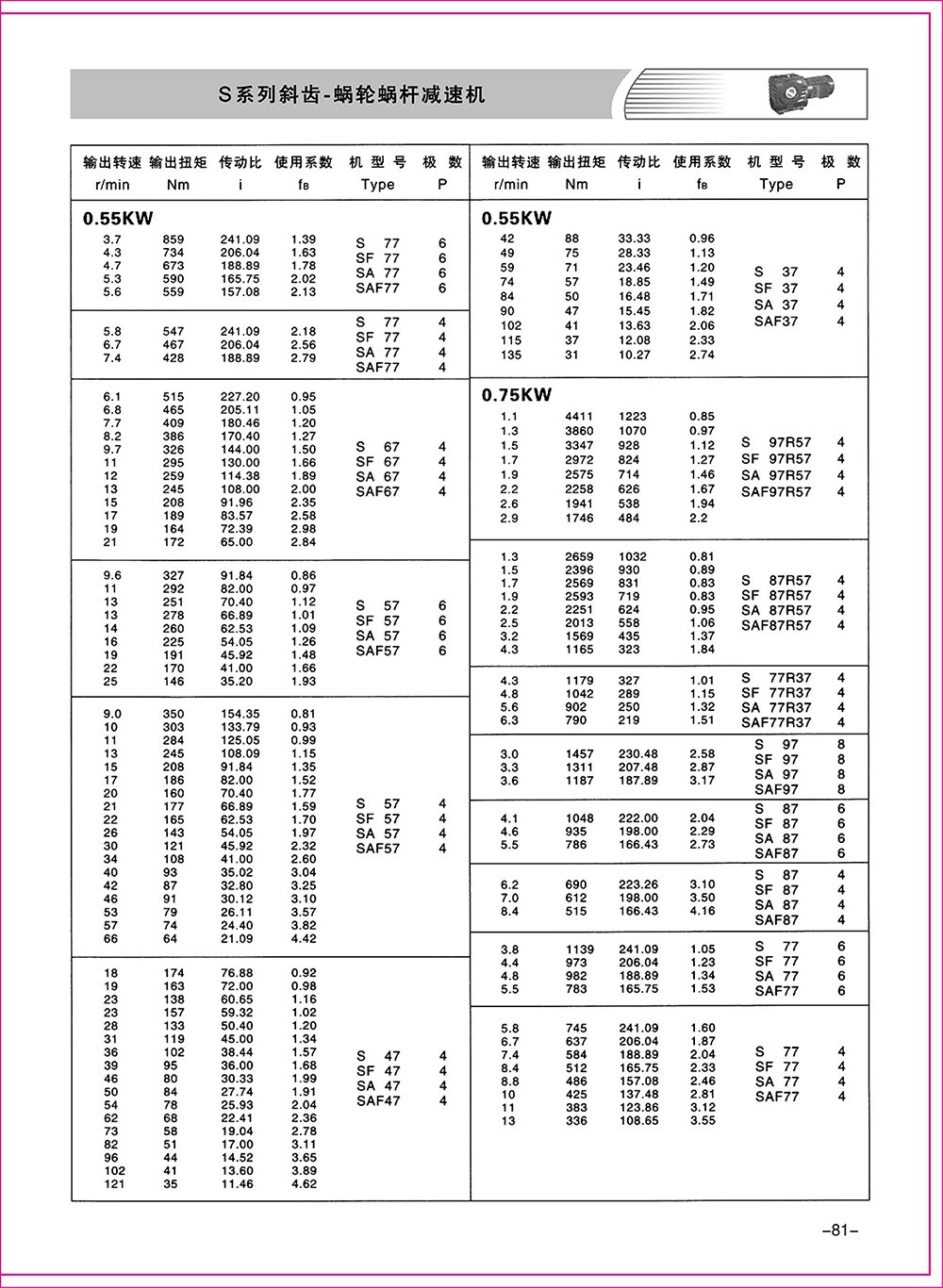

技術參數：	速比范圍：基本型9.96～244.74，S/R組合型可達到8608 扭矩范圍：43～4200 Nm 功率范圍：0.18～22 kW

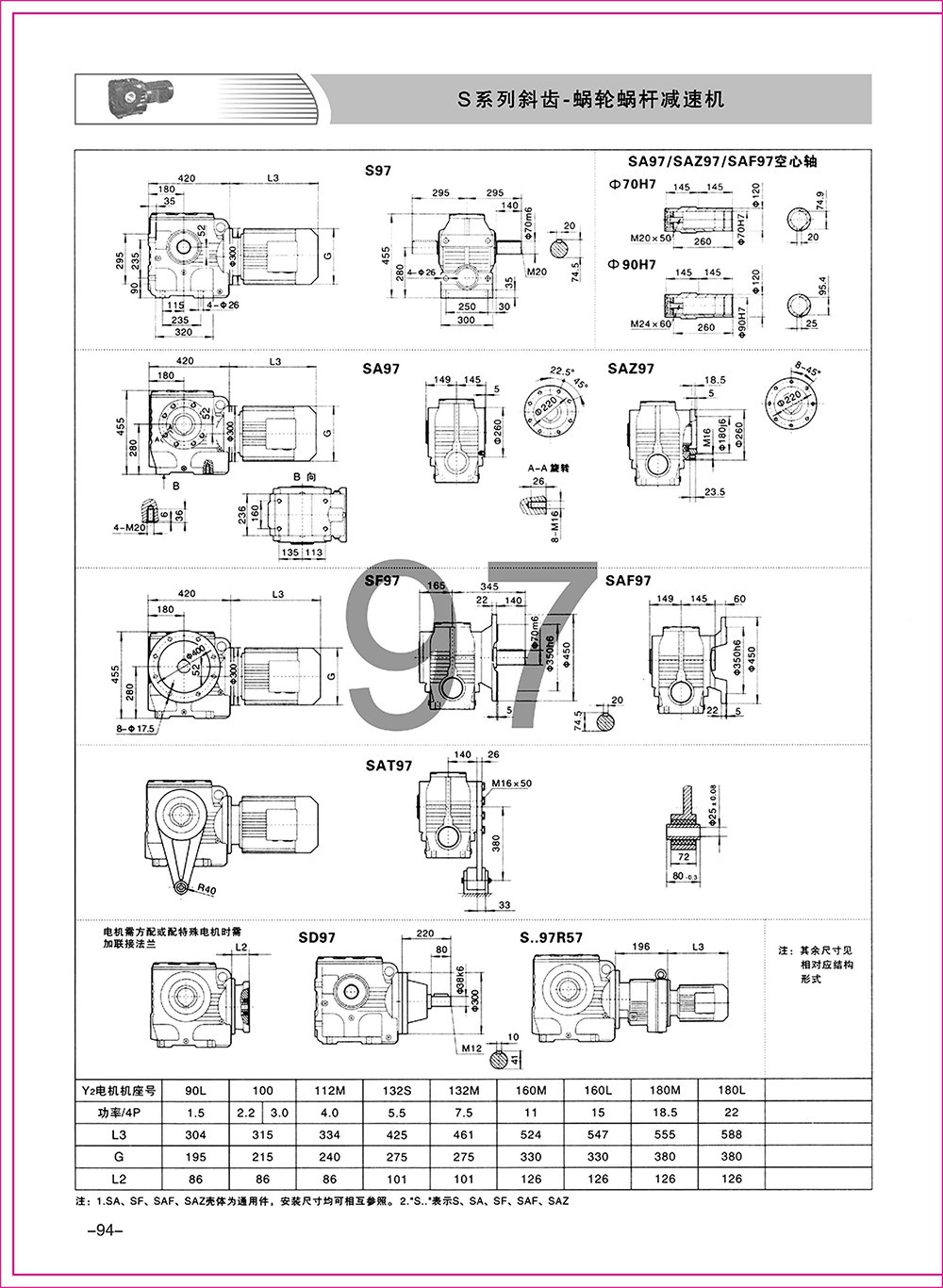

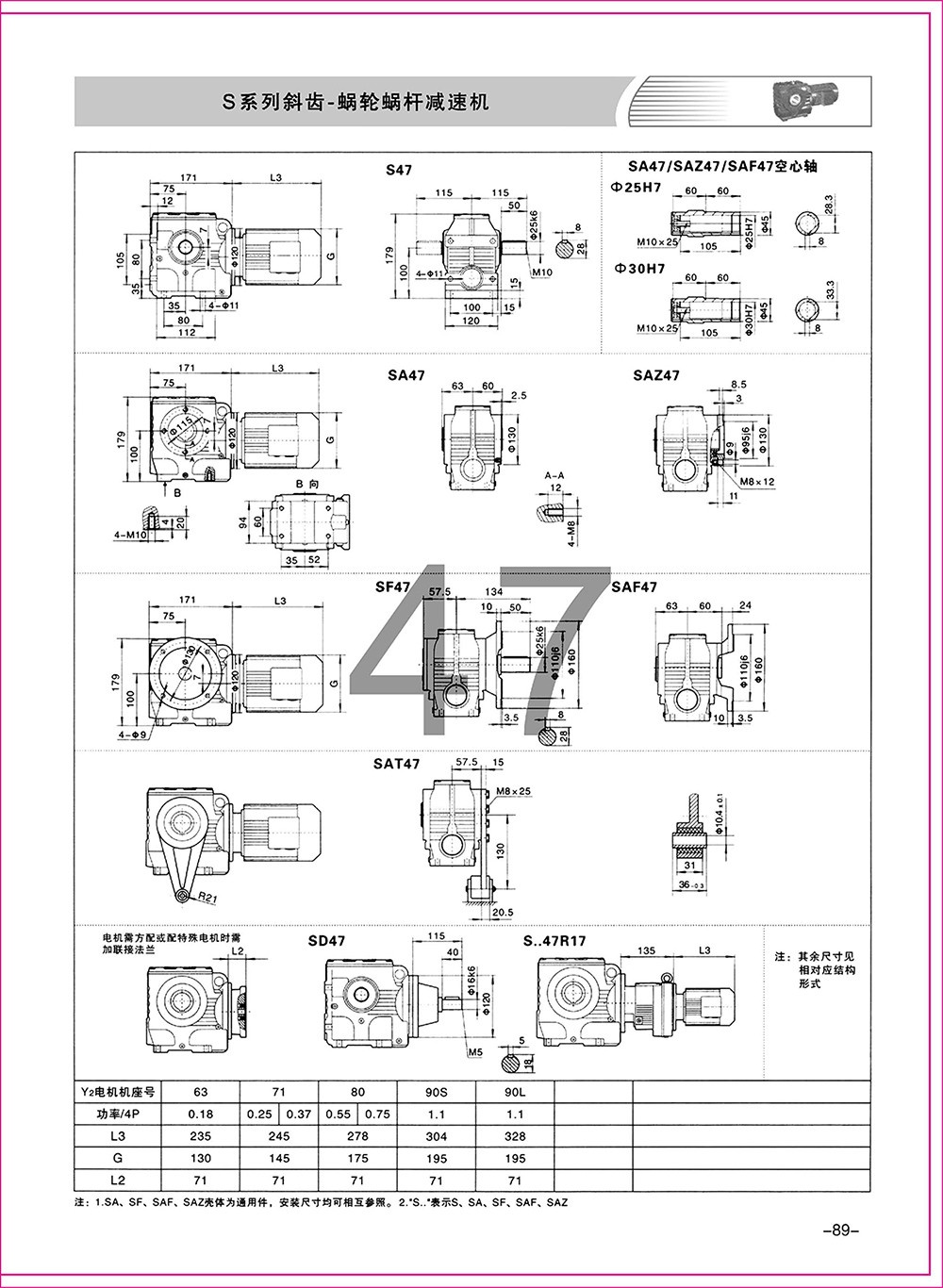

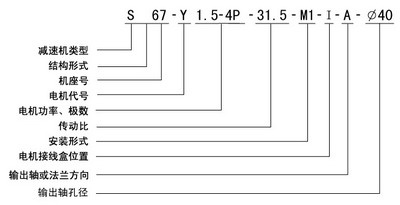

型號標記：
基本型號：	S37 S47 S57 S67 S77 S87 S97 SF37 SF47 SF57 SF67 SF77 SF87 SF97 SA37 SA47 SA57 SA67 SA77 SA87 SA97 SAF37 SAF47 SAF57 SAF67 SAF77 SAF87 SAF97 SAT37 SAT47 SAT57 SAT67 SAT77 SAT87 SAT97 SAZ37 SAZ47 SAZ57 SAZ67 SAZ77 SAZ87 SAZ97
